PostWysłany: Czw 21:31, 03 Lip 2014    Temat postu: SFM Smyk

SFM Smyk to polski mikrosamochód opracowany w 1957 roku w warszawskim Biurze Konstrukcyjnym Przemysłu Motoryzacyjnego.
Jego konstrukcja była prosta. Ograniczono się jedynie do najpotrzebniejszych wskaźników i poza siedzeniami zrezygnowano z tapicerki. Wnętrze było lakierowane pod kolor nadwozia. Do środka mieściły się cztery osoby. Samochód nie posiadał bagażnika a za drzwi służyła odchylana ku dołowi pokrywa przednia. Za napęd posłużył silnik z Junaka M07 o pojemności 349 ccm. Zastosowano jedynie zewnętrzną dmuchawę chłodzącą i prądorozrusznik. Z Junaka zapożyczono także bębny hamulcowe. Napęd na koła tylne przeniesiony był łańcuchem z typowo motocyklowej skrzyni biegów na skrzynkę redukcyjną z przekładnia zwrotną. W ten sposób samochód uzyskiwał cztery biegi do przodu i cztery do tyłu. Smyk miał być wytwarzany równolegle z Junakiem w Szczecińskiej Fabryce Motocykli. Niestety produkcja Smyka zakończyła się na kilkunastu prototypach powstałych w latach 1957-1959, wśród których znalazło się także eksperymentalne nadwozie wykonane z laminatu.


NADWOZIE

rodzaj: czteroosobowe typu sedan (stalowe, zamknięte, samonośne)
liczba drzwi: 1, zawieszone na przedniej dolnej krawędzi
wymiary: długość - 2950 mm, szerokość - 1300 mm, wysokość - 1370 mm
rozstaw osi: 1700 mm
rozstaw kół: 1100 mm
masa własna: 470 kg

SILNIK
S03, czterosuwowy, gaźnikowy
liczba i układ cylindrów: 1, układ pionowy
pojemność skokowa: 349 ccm
moc maksymalna: 15 KM (11 kW)
przy 5500 obr./min

PRZENIESIENIE NAPĘDU

napędzana oś: tylna za pomocą łańcucha na skrzynkę redukcyjną z przekładnią do zmiany kierunku jazdy
sprzęgło: mokre, czterotarczowe
skrzynia biegów: ręczna, czteroprzekładniowa bez biegu wstecznego

ZAWIESZENIE
przednia i tylna oś: niezależne na poprzecznych drążkach skrętnych

INSTALACJA ELEKTRYCZNA
akumulator: 12V, 36Ah
prądorozrusznik: 300W jako rozrusznik i 90W jako prądnica


KOŁA I OGUMIENIE

koła: obręcz skręcana z dwóch części, z czego jedna jest jednocześnie piastą
opony: 5.20-12''


DANE EKSPLOATACYJNE

prędkość maksymalna: 70 km/godz.
zużycie paliwa: 5 l/100 km

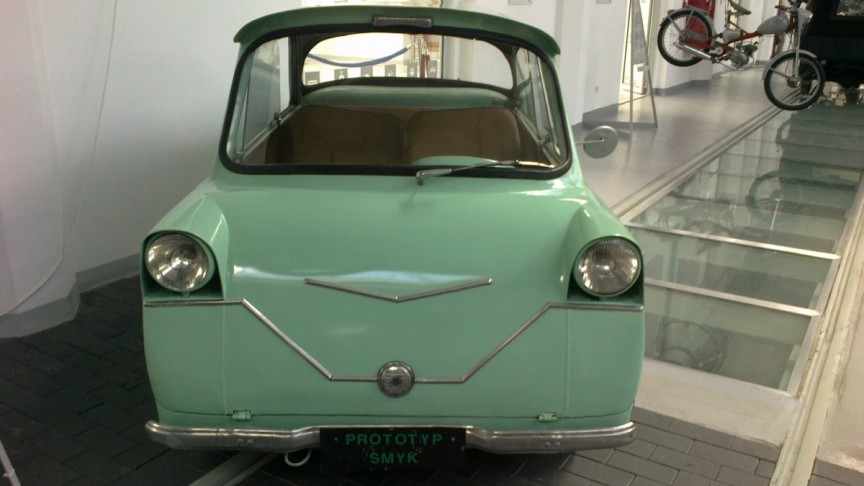

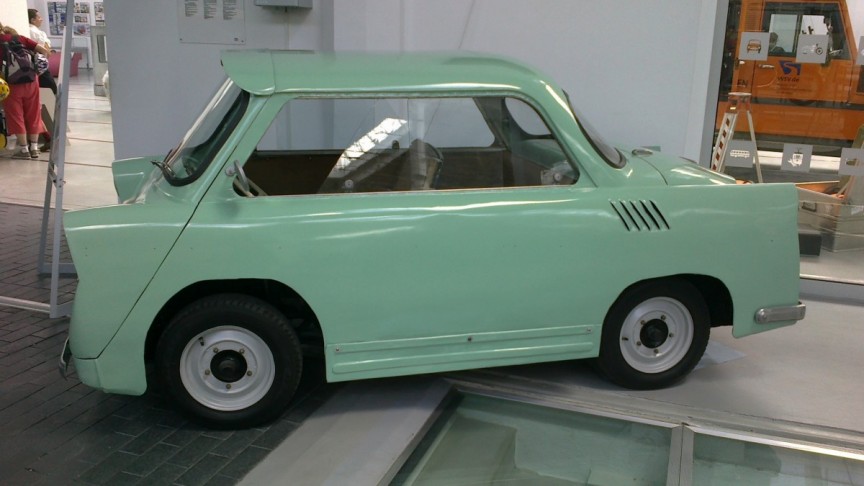

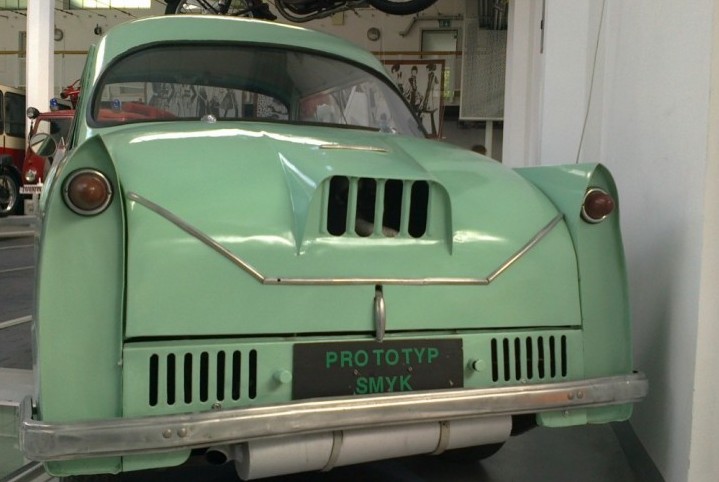

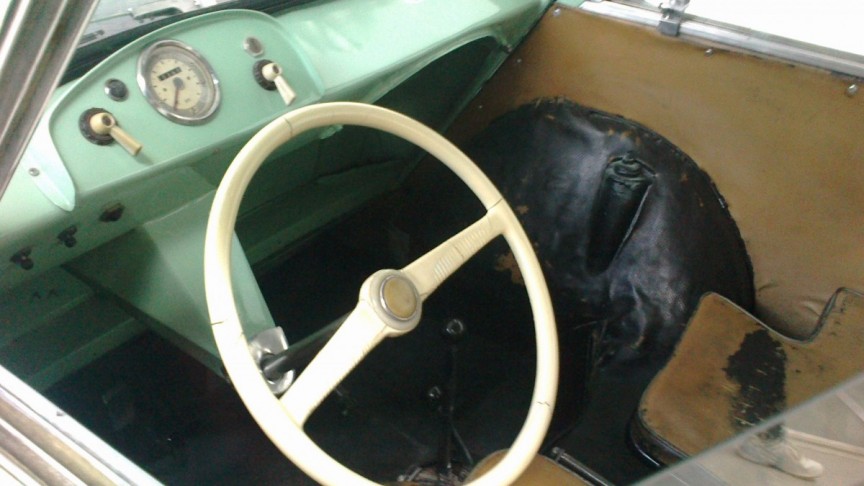

Smyk z Muzeum techniki i Komunikacji w Szczecinie

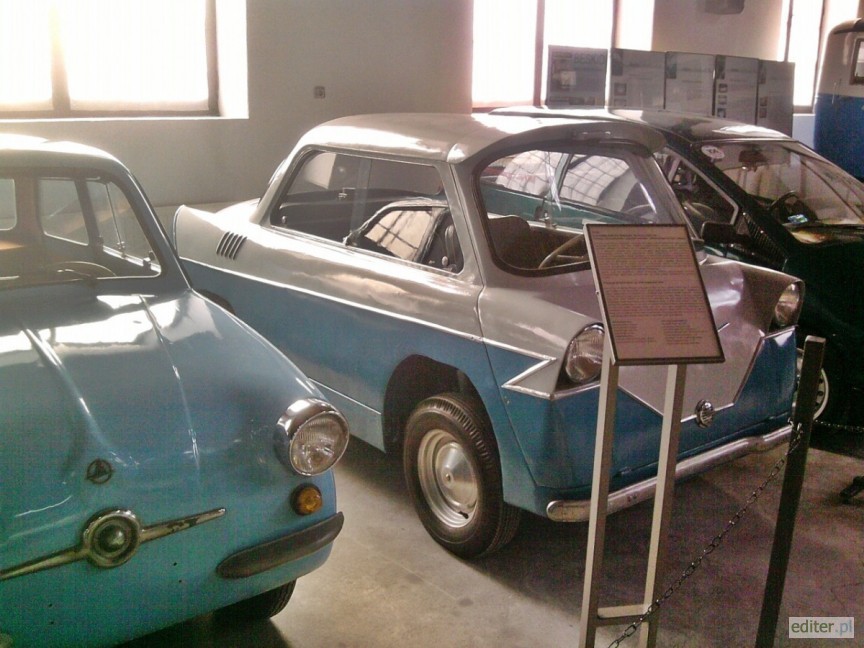

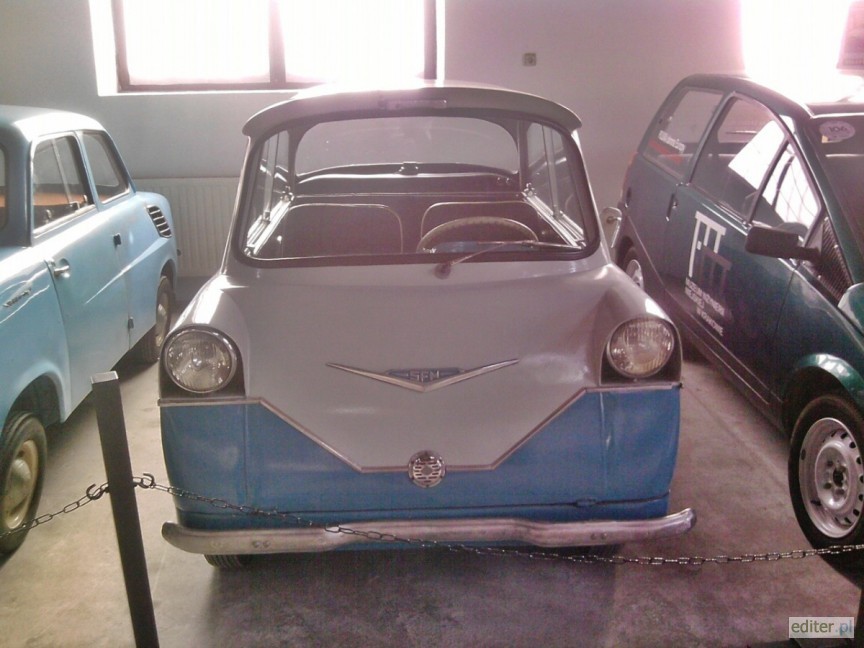

Smyk z Muzeum Inżynierii Miejskiej w Krakowie
